Для строительных компаний, занимающихся возведением конструкций из монолитного железобетона глубинные вибраторы являются незаменимым атрибутом в технологическом процессе. Основное назначение этого инструмента – уплотнение и распределение бетонной смеси в опалубке. Принцип работы глубинных вибраторов заключается в создании механических колебаний, которые заставляют вибрировать бетон, приводя к выталкиванию воздуха и заполнению образовавшихся в процессе заливки пустот в конструкции. Как известно, «исправление ошибок» в условиях стройки обходится очень дорого, поэтому важно при выполнении работ использовать исправный и высокоэффективный инструмент. Именно такими являются глубинные вибраторы Wacker Neuson.
По конструкции глубинные вибраторы Wacker Neuson разделены на две группы: классические модульные вибраторы и инновационные высокочастотные.

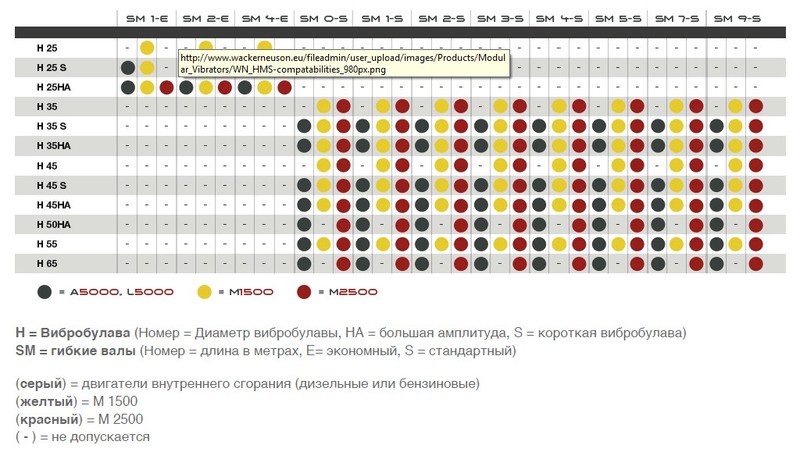

Модульные вибраторы состоят из трех рабочих элементов: электродвигатель (в линейке Wacker Neuson имеются также приводы с ДВС), гибкий вал и вибронаконечник (вибробулава). В таких вибраторах электродвигатель вращается со скоростью, как правило, 16 000 – 18 000 оборотов в минуту, посредством гибкого вала обороты передаются в эксцентрик, расположенный в вибронаконечнике, который, в свою очередь, и создает необходимые для уплотнения бетона колебания. Радиус эффективного вибрационного воздействия на бетонную смесь зависит от марки заливаемого бетона и диаметра вибробулавы и находится в диапазоне от 30 до 110 см. Также стоит помнить, что из-за различных видов армирования не всегда возможно использования вибробулавы с наибольшим диаметром. Правила подбора рабочих модулей представлены на рисунке (серый маркер – привод с ДВС):

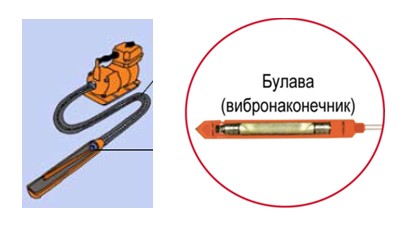

На рынке представлены различные производители глубинных вибраторов, в их числе Ярославский завод «Красный маяк» (Россия), ENAR AVMU (Испания), Paclite (Франция). Следует отметить, что модульные глубинные вибраторы европейских производителей схожи по своим техническим характеристикам с вибраторами Wacker Neuson, а вот вибраторы «Красный маяк» имеют существенное конструктивное отличие. Заключается оно в том, что вибронаконечники производства завода «Красный маяк» имеют планетарный вибрационный механизм (так называемый «колокольчик»), который создает вибрацию лишь на конце вибробулавы. В вибраторах Wacker Neuson, в булаве располагается эксцентрик, который заставляет вибрировать весь корпус булавы, что значительно повышает эффективность распространения вибраций по бетону (см. рисунок).
Более интересными для рынка являются высокочастотные вибраторы. От классических модульных моделей их отличает расположение в вибробулаве высокочастотного электродвигателя. Такое конструктивное решение дает ряд существенных преимуществ:
- Отсутствие наиболее часто выходящего из строя гибкого вала. Так как двигатель расположен непосредственно в вибробулаве – необходимость передачи энергии от двигателя к вибронаконечнику отсутствует. Шланг от платы управления к вибронаконечнику выполняет исключительно защитную функцию, т.к. внутри располагается силовой кабель.
- Постоянная частота колебаний. Самый лучший результат уплотнения бетона достигается вибрациями частотой 10000-12000 в минуту. При этом в модульных вибраторах падение оборотов в зависимости от длины гибкого вала и вязкозти бетона может достигать 50%. У высокочастотных вибраторов Wacker Neuson частота колебаний остается постоянной (12 000 об/мин) вне зависимости от консистенции бетона или колебаний напряжения питания, что создает стабильные показатели вибрирования бетона.
- Высокая надежность и безопасность. Благодаря отсутствию гибкого вала и расположению двигателя в вибронаконечнике значительно повышается срок службы оборудования. Все механические элементы располагаются в герметично закрученной вибробулаве, что исключает риск попадания в электродвигатель влаги, пыли и бетона и позволяет работать с оборудованием даже в дождь. Кроме того, серия вибраторов IRFU оснащена системой защиты оператора Bodyguard, которая обеспечивает управление всеми элементами и отключает оборудование в течение 3-х миллисекунд, в случае нарушений в работе или опасности поражения электрическим током. Высокочастотные вибраторы практически не требуют работ по обслуживанию, все что требуется – каждые 100 часов работы вибратора производить замену масла (0w30, около 10 мл.).
- Меньший вес и более гибкий защитный шланг. Благодаря отсутствию гибкого вала высокочастотный вибратор имеет меньший вес и более удобен в эксплуатации.
Высокочастотные глубинные вибраторы, выпускаемые компанией Wacker Neuson, глобально можно разделить на две основные группы: глубинные вибраторы со встроенным преобразователем частоты и напряжения и глубинные вибраторы, требующие подключения к внешним преобразователям частоты и напряжения.
Для чего нужен преобразователь частоты? Дело в том, что для работы высокочастотного электродвигателя требуется частота электрического тока в 200 Гц, в то время как в обычной электрической сети частота электрического тока составляет 50-60 Гц. Кроме этого, преобразователь понижает напряжение электрического тока до безопасного уровня в 42 В.
При выборе глубинного вибратора со встроенным преобразователем или без него следует прежде всего руководствоваться технологией и объемами бетонирования, если выполняются работы, требующие одновременного использования нескольких глубинных вибраторов незначительно отдаленных друг от друга, то экономически выгоднее будет приобрести глубинные вибраторы без встроенного преобразователя частоты и к ним приобрести внешний преобразователь (к одному внешнему преобразователю частоты можно подключить несколько глубинных вибраторов), и наоборот, при использовании глубинных вибраторов отдаленно друг от друга – оптимальным выбором будут вибраторы со встроенным преобразователем частоты.
Компанией Wacker Neuson выпускаются следующие серии высокочастотных глубинных вибраторов:
Высокочастотные глубинные вибраторы без встроенного преобразователя частоты.
IREN – премиум серия высокочастотных вибраторов Wacker Neuson. Повышенная износостойкость благодаря полностью закаленной вибробулаве и усиленным подшипникам.
IE – эконом серия высокочастотных вибраторов Wacker Neuson. От серии IREN данные вибраторы отличаются тем, что вибронаконечник в них закален не полностью, а на 1/3.
IRSEN – серия высокочастотных глубинных вибраторов с эргономичной рукояткой с низкой вибрационной нагрузкой и коротким защитным шлангом (80 см). Идеально подходит для бетонирования полов и плит.
Высокочастотные глубинные вибраторы с встроенным преобразователем частоты.

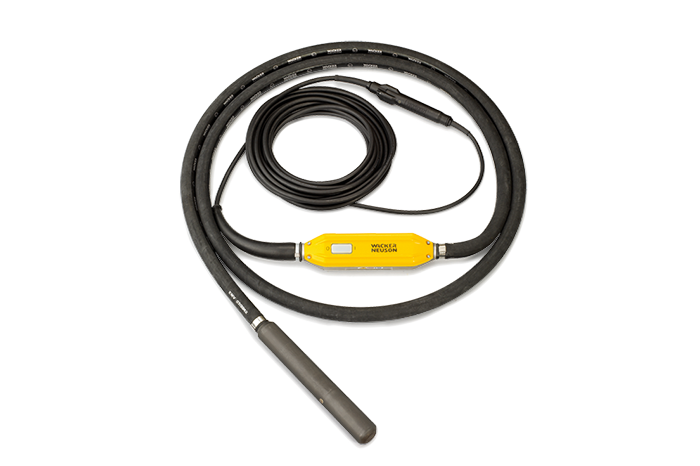

IRFU – премиум серия высокочастотных вибраторов со встроенным перобразователем. Повышенная износостойкость благодаря полностью закаленной вибробулаве и усиленным подшипникам. Система защиты оператора BodyGuard – в течение 0.3 милисекунд отключает агрегат при возникновении угрозы поражения электрическим током.
IEC – эконом серия высокочастотных вибраторов Wacker Neuson. От серии IRFU данные вибраторы отличаются тем, что вибронаконечник в них закален не полностью, а на 1/3 и отсутствует система защиты оператора BodyGuard.
IRSE-FU – серия высокочастотных глубинных вибраторов с эргономичной рукояткой с низкой вибрационной нагрузкой и коротким защитным шлангом (80 см). Идеально подходит для бетонирования полов и плит. Также, как и серия IRFU, оснащена системой защиты оператора BodyGuard.
Глубинные вибраторы Wacker Neuson — это широчайший модельный ряд, немецкая надежность и максимальное качество уплотнения бетона. Именно благодаря этим качествам глубинные вибраторы Wacker Neuson выбирают многие строительные организации Западной Европы и СНГ.
